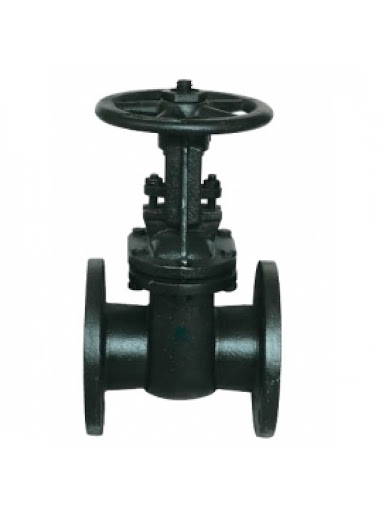

Задвижки 30ч6бр Ду80 предназначены для установки в качестве запорного устройства на трубопроводах и котлах, кроме продувочных, спускных и дренажных линий. Применяются в системах горячего и холодного возоснабжения, водоотведения, канализации, пожаротушения, орошения. Рабочая среда: вода, пар, масло, нефть, жидкие неагрессивные среды.
Устройство и работа
Выдвижной шпиндель.
Запорное устройство выполнено без уплотнительных колец.
Задвижки изготавливаются в общепромышленном исполнении.
Задвижки состоят из следующих основных узлов и деталей:
Крышка с корпусом соединяются помощью болтов. Герметичность осуществляется паронитовой прокладкой.
Вращательное движение от маховика через шпиндель преобразуется в поступательное движение дисков, которые закрывают и открывают проходное сечение корпуса. Перекрытие трубопровода необходимо производить со скоростью исключающей возможность гидроудара.
